DES(Data Encryption Standard,数据加密标准)是学习分组密码结构时最经典的例子之一。它并不再适合保护今天的新系统:DES 的有效密钥只有 56 位,已经可以被现代设备通过穷举搜索攻破。但它的结构非常适合用来理解一个重要问题:一个分组密码如何把明文和密钥加工成密文,以及为什么一个看起来并不复杂的轮函数,经过多轮组合后能够产生较强的混淆和扩散效果。
本文重点关注两件事:
- Feistel 网络如何组织左右两半数据,使轮函数可以不要求可逆;
- DES 的轮函数
F(R, K)如何通过 E 盒扩展、异或、S 盒非线性代换和 P 置换,把 32 位输入变成 32 位输出。
一、先看 DES 的整体结构
DES 每次处理一个 64 位分组,输入是一块 64 位明文,输出是一块 64 位密文。它先对明文做初始置换 IP,再进行 16 轮 Feistel 处理,最后做逆初始置换 IP⁻¹。

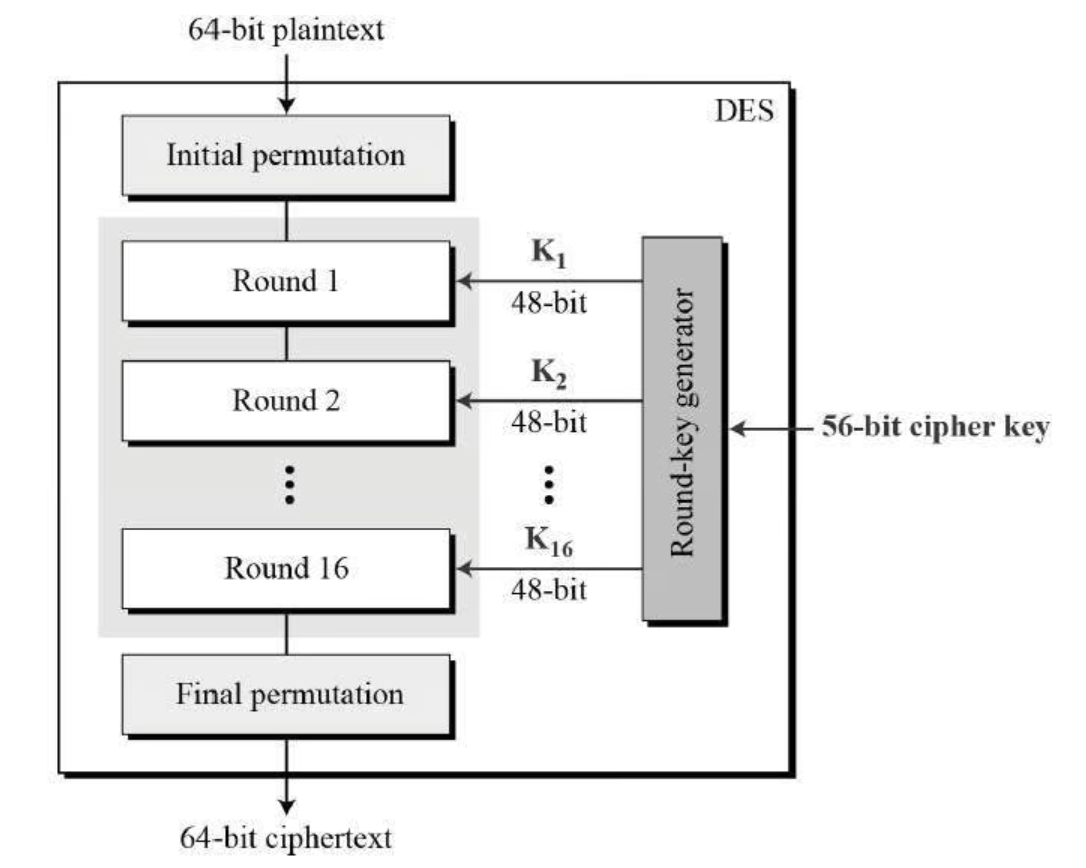

上图把 DES 的全局控制流画了出来。可以先忽略每一轮内部的细节,把整个过程记成:
64 位明文 → 初始置换 IP → 分为 L₀ 和 R₀(各 32 位) → 进行 16 轮 Feistel 变换 → 交换最后一轮的左右部分 → 逆初始置换 IP⁻¹ → 64 位密文需要注意,IP 和 IP⁻¹ 主要是固定的比特重排,并不是把数据“加密”了。它们本身不提供复杂的非线性,也不是 DES 安全性的核心。真正产生混淆和扩散效果的,是 16 轮中反复执行的轮函数、S 盒和左右交换。
二、DES 的参数速览
| 参数 | 取值 | 含义 |
|---|---|---|
| 分组长度 | 64 bit | 每次处理 64 位明文或密文 |
| 标称密钥长度 | 64 bit | 其中 8 位用于奇偶校验 |
| 有效密钥长度 | 56 bit | 真正参与密钥调度的密钥位数 |
| Feistel 轮数 | 16 | 每轮使用一个 48 位子密钥 |
| 左、右半部 | 各 32 bit | IP 之后拆出的两半数据 |
| E 盒输出 | 48 bit | 将右半部扩展后与子密钥异或 |
| S 盒输出 | 32 bit | 8 个 S 盒各输出 4 位 |
| P 盒输出 | 32 bit | 对 S 盒结果再次置换,制造扩散 |
DES 的密钥输入通常写作 64 位,但每 8 位中有 1 位是奇偶校验位,因此有效密钥只有 56 位。之后密钥还会被分割、循环左移并经过选择置换,生成 K₁ 到 K₁₆ 共 16 个 48 位轮密钥。
三、Feistel 网络:DES 的骨架
初始置换完成后,64 位数据被分为两个 32 位部分:
第 轮的计算规则是:
这里:
- 是上一轮的左半部;
- 是上一轮的右半部;
- 是第 轮的 48 位子密钥;
- 是轮函数,输入 32 位右半部和 48 位子密钥,输出 32 位结果;
- 是按位异或。
这组公式可以用一句话概括:上一轮的右半部直接成为这一轮的左半部;上一轮的左半部与轮函数结果异或后,成为这一轮的右半部。
为什么轮函数不需要可逆
这是 Feistel 网络最值得理解的设计。轮函数 F 可以包含压缩、查表甚至不可逆的操作,但整个网络仍然可以解密。
由加密过程可得:
代入另一条公式:
因此,已知 和 ,就能恢复 。解密时按相反顺序使用子密钥即可,轮函数本身不必单独求逆。
Feistel 网络的核心优势轮函数可以专注于提供非线性和扩散,不必为了可逆性额外设计一个复杂的逆函数。这也是 Feistel 结构长期影响分组密码设计的原因之一。
四、轮函数 F 的完整流程
DES 的轮函数可以写成:
32 位 R → E 盒扩展为 48 位 → 与 48 位子密钥 Kᵢ 异或 → 分成 8 组,每组 6 位 → 分别进入 8 个 S 盒,每组变成 4 位 → 拼接成 32 位 → P 盒置换 → 输出 32 位 F(R, Kᵢ)
这张图描述的是单独一轮中的 F(R, K),它和上一张全局图是互补关系:全局图告诉我们 16 轮如何串起来,轮函数图则展开其中一轮究竟做了什么。
1. E 盒扩展:32 位为什么变成 48 位
E 盒(Expansion Permutation)接收右半部 R 的 32 位,输出 48 位。它不是数学意义上的加密盒,而是一张固定的比特选择表:部分输入位会被复制,部分相邻位会被放到同一个 6 位分组的边界位置。
把 32 位的 R 写成 8 个 4 位小组:
R = [b₁ b₂ b₃ b₄] [b₅ b₆ b₇ b₈] ... [b₂₉ b₃₀ b₃₁ b₃₂]E 盒会把每个 4 位小组扩展为 6 位。中间某个小组的直观形式是:
原始局部数据: a b c d扩展后形式: 前一组末位 a b c d 后一组首位在 DES 的标准 E 表中,32 个输入位经过固定选择后变成 48 位;因此并不是增加了新的信息,而是重复利用部分位并改变排列。这样的设计有两个直接作用:
- 让每个 6 位 S 盒输入同时包含当前局部位和相邻位置的边界位,使相邻区域产生联系;
- 把右半部扩展到和子密钥相同的 48 位,便于直接进行异或。
E 盒的结果记作 E(R),接下来执行:
这里的异或是逐位进行的:相同为 0,不同为 1。例如:
101100⊕ 011010= 110110这个步骤把数据与本轮密钥结合起来。即使 R 相同,只要子密钥不同,送入 S 盒的结果也会不同。
2. S 盒:真正引入非线性的地方
S 盒(Substitution Box)是 DES 轮函数中最关键的非线性组件。E 盒和 P 盒都主要是固定重排,而 S 盒不是简单搬移比特,而是按照预先设计的查找表,把 6 位输入映射成 4 位输出。
DES 一共有 8 个 S 盒:S₁ 到 S₈。48 位异或结果被切分为 8 组,每组 6 位。每个 S 盒的操作步骤完全相同,但使用的查找表不同。
对某个 6 位输入 b₁b₂b₃b₄b₅b₆:
第一步:用首尾两位确定行
取第 1 位和第 6 位组成行号:
两位可以表示 00、01、10、11,所以行号范围是 0 到 3。
第二步:用中间四位确定列
取第 2 到第 5 位组成列号:
四位可以表示 0 到 15,因此每个 S 盒本质上是一张 4 行 × 16 列的表,共 64 个表项。
第三步:查表得到 4 位输出
把行号和列号送入对应的 S 盒查表,得到一个 0 到 15 之间的数,再写成 4 位二进制。8 个 S 盒各输出 4 位,最后重新拼接为 32 位:
举一个不依赖具体 S 盒表项的操作例子。假设某组输入是:
011011那么:
- 首尾两位是
01,行号为 1; - 中间四位是
1101,列号为 13; - 在对应的 S 盒第 1 行、第 13 列查找;
- 将查到的数编码成 4 位输出。
这里的表项必须使用 DES 标准规定的固定表,不能临时选择。S 盒的设计决定了非线性的具体性质,也决定了差分分析、线性分析等攻击面对的结构。
为什么 S 盒不能只是重新排列如果 S 盒只是交换或复制输入位,那么整个轮函数仍接近线性变换,攻击者可以更容易地建立输入、输出和密钥之间的关系。S 盒通过查表完成非线性代换,让这种关系变得复杂;经过多轮后,局部输入变化会影响大量输出位。
3. P 盒置换:把局部变化扩散出去
8 个 S 盒输出的 32 位结果会进入 P 盒(Straight Permutation,直通置换)。P 盒仍然是一张固定置换表,它不改变比特数量,只是把 32 个位置重新排列。
P 盒的作用不是再增加非线性,而是扩散:某个 S 盒输出的 4 位,会被重新分散到下一轮不同位置。下一轮经过 E 盒后,这些位置又会和相邻区域组合,最终让一个输入比特的影响逐步传播到整个分组。
| 部件 | 输入与输出 | 主要作用 |
|---|---|---|
| E 盒 | 32 → 48 bit | 扩展、复制边界位、连接相邻区域 |
| 异或 | 48 bit 与 48 bit | 混合本轮子密钥 |
| S 盒 | 48 → 32 bit | 查表代换,引入非线性 |
| P 盒 | 32 → 32 bit | 重排结果,促进跨区域扩散 |
最终可以写成:
其中 S 表示 8 个 S 盒分别处理后再拼接。
五、子密钥是怎样生成的
DES 的 64 位密钥并不会直接作为每一轮的密钥使用,而是经过密钥调度生成 16 个轮密钥。
64 位输入密钥 → PC-1:去掉 8 个奇偶校验位 → 得到 56 位 → 分成 C₀、D₀(各 28 位) → 每轮循环左移 → PC-2:选择并压缩为 48 位 → 得到 K₁ ... K₁₆具体来说,PC-1 将 64 位密钥置换并去掉校验位,得到 56 位,再分为两个 28 位部分 C 和 D。每轮对它们进行 1 位或 2 位的循环左移,然后拼接成 56 位,经 PC-2 选择出 48 位,作为当前轮的 Kᵢ。
所以,数据路径中的 E 盒是 32 → 48,密钥路径中的 PC-2 则是 56 → 48。二者输出长度相同,正好可以在轮函数入口处异或。
六、16 轮之后如何得到密文
完成第 16 轮后得到 L₁₆ 和 R₁₆。DES 在应用逆初始置换之前会进行最后一次左右交换,形成:
然后执行逆初始置换:
其中 ‖ 表示拼接。这个“最后交换”经常是流程图中容易被忽略的一步,也是实现 DES 时容易出现偏差的地方。
七、DES 为什么既能加密又能解密
Feistel 结构的解密过程与加密过程使用相同的轮函数,只改变子密钥顺序:
加密:K₁,K₂,...,K₁₆解密:K₁₆,K₁₅,...,K₁原因在于每轮的左右关系可以从后向前恢复,而不需要计算 F 的逆函数。对于 DES 来说,E 盒、S 盒和 P 盒在解密时仍然按同样的方式执行;改变的是送入轮函数的子密钥顺序。
八、混淆、扩散与雪崩效应
DES 的安全结构可以从两个经典目标理解:
混淆
混淆希望让密钥与密文之间的关系尽量复杂。DES 中最重要的混淆来源是 S 盒:它把输入按照非线性查找表映射到输出,阻止攻击者简单地用线性关系描述轮函数。
扩散
扩散希望让一个输入比特的影响传播到越来越多的输出比特。E 盒复制边界位,P 盒重新分散 S 盒输出,下一轮又会把这些位置带入不同的 S 盒。16 轮迭代后,单个明文位或密钥位的变化会影响密文中的许多位置,这就是雪崩效应的直观来源。
E 盒、P 盒:让影响传播得更广(扩散)S 盒 :让输入输出关系更难预测(混淆)多轮 Feistel:反复叠加两种效果九、DES 的安全性与今天的使用边界
DES 的主要问题不是 Feistel 思想失效,而是密钥空间太小。它的有效密钥长度只有 56 位,现代计算能力已经足以对其进行实际的穷举搜索。三重 DES(3DES)曾通过多次执行 DES 延长安全寿命,但效率较低,块大小仍为 64 位,也已经不适合作为新系统的首选。
不要在新系统中使用 DESDES 和 3DES 都不应作为新系统的加密算法。工程实践中应使用经过验证的现代认证加密方案,例如 AES-GCM 或 ChaCha20-Poly1305,并正确处理 nonce、密钥生命周期和完整性校验。
十、最后总结
理解 DES,可以抓住下面这条主线:
- 64 位明文经过 IP 后分为 32 位的
L₀和R₀; - 每一轮把
R送入轮函数F,并与左半部异或; - E 盒把 32 位扩展为 48 位,便于和 48 位子密钥异或;
- 8 个 S 盒把 48 位分成 8 组,每组 6 位查表得到 4 位,完成非线性压缩;
- P 盒重新排列 32 位结果,促进扩散;
- 16 轮使用不同子密钥反复处理,最后交换并执行 IP⁻¹;
- 解密使用同样的结构,只需逆序使用子密钥。
DES 今天已经不安全,但它仍然是理解“轮函数如何设计”“S 盒为什么重要”以及“不可逆的局部组件如何组成可逆的整体结构”的优秀教材。
